Беседка с кирпичным мангалом



Беседка

 Мы семьёй любим завтракать, обедать и ужинать на открытом воздухе. У нас есть шатёр у которого были свои недостатки: его срывало ветром и протекал при дожде. Поэтому мы решили построить беседку. Для начала мы выработали критерии которым должна соответствовать постройка:
         -большая чтобы могла вмещать нашу семью и наших друзей,
         — с мангалом под одной крышей чтобы кулинар был с коллективом и можно было вечерами погреться и  полюбоваться открытым огнём (создать впечатления посиделки у костра)
         — архитектурно вписывалась к существующим постройкам.
         — большой стол который мог складываться для увеличения пространства.
         Для начала мы нарисовали эскиз: правильный восьмигранник — это центральное место в беседке, к нему пририсовали  прямоугольное помещение  где будет распологатся кирпичный мангал.
         Составили приблизительную спецификацию необходимых материалов и смету.
         Материалы для строительства куплены и доставлены на дачу можно приступать к творению. Брус и доски покупали шестиметровые с них меньше обрезков. Глаза боятся, а руки делают. Как всегда проверяю кто сильнее страх или я.

Этапы строительства.

         1.1 Выбрали  место для строительства беседки отвечающим следующим критерием:
— вход в беседку напротив выхода из дома, для удобства сервировки стола.
— расстояние  между домам и беседкой выбирали оптимальное чтобы недалеко и соблюсти пожарные меры предосторожности так как в беседки будет очаг с открытым огнём.
— вид из беседки слева лес справа лужайка.
         1.2 Наметили контур беседки. Использовали строительный песок и обрезок трубы с верёвкой (имитация циркуля).
         1.3 Грунт у нас глинистый и глубина плодотворного грунта невелика (20 см), а постройка относительно небольшой массы решено использовать бетонные столбики для основания постройки. Под столбиками  сняли грунт до глины и засыпали песчано-гравийной смесью. Тем самым сделали упругую подушку и выровняли высоту.

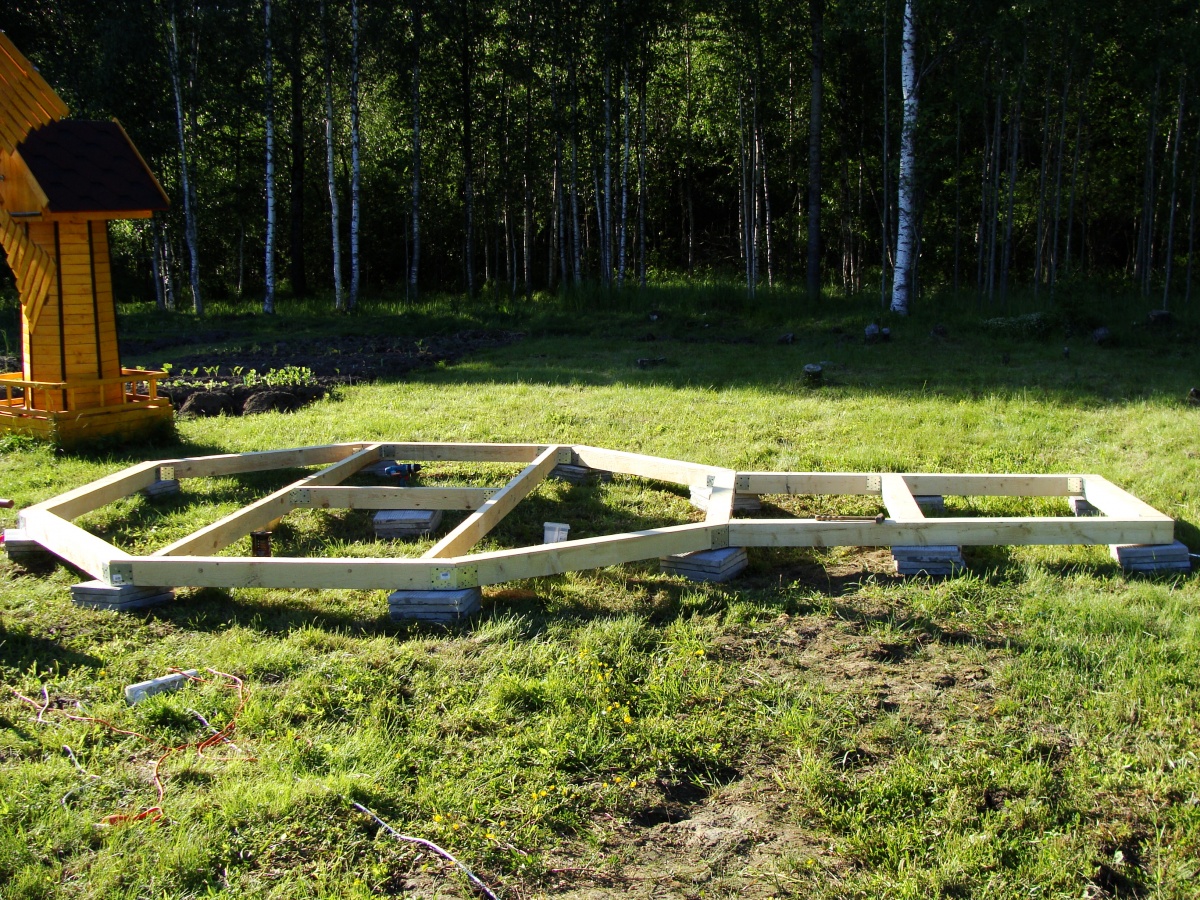

         2.1 Нижнюю обвязку изготовили из бруса 100*100. Для разметки углов распила применялся картонный шаблон. Поперечные балки выполнены из  обрезной доски 50*100. Обвязку скрепил с внутренней и внешней стороны оцинкованными металлическими уголками 105*105*90*2 мм  135 градусов и 90 градусов. Для обеспечения гидроизоляции между столбами и обвязкой уложили рубиройд.
         2.2 Настил пола в беседки изготовлен из обрезной доски 50*100. Первоначально напилил в размер необходимое количество досок. Нижнюю обвязку и половые доски обработал в два слоя антисептиком для тяжёлых условий «Снеж». Лицевую сторону половой доски отстругал рубанком. Доски прикрепил шурупами, получилась крепкая единая конструкция. Еще раз выравнил нижнюю обвязку по уровню .
         3.1 Так-как беседку я строил один с двумя маленькими подмастерьями, верхнюю обвязку и стропильную систему решено было изготовить внизу. Удобнее подгонять замки и длину стропил. Верхняя обвязка и стропила изготовил из строганной обрезной доски 50*100.
         3.2 Верхний замок стропил выполнен в форме восьмигранника. Изготовлен из бруса 100*100. Для того что бы разместить на замке опоры бруса (закрытые, металлический, оцинкованные) пришлось нарастить  стороны восьмигранника полтора сантиметровой доской .
         3.3 Когда изготовлена верхняя обвязка и замок можно приступать к изготовлению стропил. В нижней точки крепления стропил пропиливается треугольный пропил он выполняет роль нижнего замка.

         3.4 Стропильную конструкцию собираем внизу для того чтобы была возможность устранить мелкие щели замков и прочие мелочи.
         4.1 Для сооружения потребовалось десять двухметровых столбов. Столбы изготовлены  из строганного бруса 100*100. Необходимо точно (90 градусов) отпилить торцы столбов для удобства их крепления. Столбы крепятся к основанию беседки металлическими оцинкованными уголками 105*105*90*2мм. Уголки монтируются таким образом, чтобы сторона лежащая на полу беседки загибалась на основания создавая ребро жесткости. Для вертикальной установки столбов используем гидроуровень. Соединение получилось довольно крепким и установка откосин отпала сама собой (рис.8).
         5.1 На столбы крепим заранее заготовленную верхнюю обвязку и стропильную систему. Для соединения используем металлические оцинкованные уголки 70*70*55*2мм 135 градусов, 50*50*40*2мм  90 градусов и пластины соединительные 80*40*2 мм (рис.9-10-11)
         6.1 Обрешётку крыши производилась дюймовой доской шириной 100 мм и 150 мм. Предварительно отструганная доска стелилась вплотную по кругу от низа к верхней точки крыши. Для разметки линии отреза применялся картонный шаблон. Доски крепились к стропилам саморезами.  С каждого края доски по два самореза для предотвращения деформации и вспучивания крыши.
         7.1 Выемка грунта под фундамент для мангала производился на глубину 40 см. Грунт  плотный глинистый.
         7.2 Опалубка изготовлена из досок от деревянных транспортных поддонов.
         7.3 По периметру опалубки постелил рубероид. Монтаж рубероида осуществлялся строительным стэплером.

         7.4 В углубления под фундамент уложена прутья арматуры 10 мм класс А3 (рифлёная) и сетка арматурная d=4 ячейка 100*100 мм.
         7.5 Для заливки фундамента применялся цемент М 400 250 кг (5 мешков) и строительный песок 750 кг. Соотношения в смеси 1/3.
         8.1 Периметр беседки зашит имитатором бревна (Блок хауз) 45*146 мм сорт АБ. Данный материал придаёт постройки привлекательный вид и за счёт своего соединения придаёт окончательную жесткость конструкции.
         8.2 Подоконники беседки изготовлены из строганной и шлифованной обрезной доски 50*100. Подоконник придаёт законченный вид стенки и создаёт комфорт при облакачивание на него. Крепиться на оцинкованных металлических уголках 50*50*40*2 мм.

         9.1 Основания скамеек изготовлено из струганного бруска 50*50. Бруски крепятся в виде треугольника к стенки на металлические уголки 50*50*40*2 мм. Данная конструкция может нести высокие нагрузки и не мешает передвигаться по беседке.
         9.2 Верхняя часть скамейки изготовлена из шпунтованной доски 28*121 мм сорт АБ. Торцы скамеек связаны снизу металлическими пластинами 80*40*2 мм. для придание дополнительной прочности конструкции и линейного соединения.
         9.3 Для детей младшего возраста дополнительно изготовлены четыре высоких «барные» табуретки.
         10.1 Мангальная часть беседки декорировалась деревянной решёткой. Материал — брусок 15*20 1-3 сорт деловой. Решётка визуально делит беседку на два помещения.
         11.1 Кирпичный мангал является изюминкой беседки. Несмотря на его расположение он как всё большое и значительное притягивает к себе. Задает колорит в пространстве.
         Этот  мангал моя первая встреча кирпичом (я не когда до этого момента не положил не одного кирпича). Схема мангала выбрана наиболее простая. Мангал состоит из четырех частей: дровяник, топочное пространство, дымосборник (свод), труба. Для постройки потребовались следующие материалы: красный  кирпич строительный полнотелый Витебский 360 штук, кирпич песчаного цвета шамотный ШБ8  90 шт., смесь печная 7 мешков по 25 кг., смесь огнеупорная, 2 мешка по 25 кг., уголок горячекатаный 40*40*4 мм 7 метров, печной зонт из оцинкованной жести.
         Основные принципы при кладки кирпичного мангала:
— раствор для кладки кирпича должен быть такой конститенции чтобы кирпич свободно рукой выравнивался;
— чем тоньше шов тем прочнее сооружения (идеальный шов 3 мм);
-швы должны быть одинаковой толщины (это задает всю красоту конструкции);
-вся кладка должна производиться с использования гидроуровня;
-перед кладкой кирпич необходимо ненадолго замачивать в воде;
— не спешить.
         К постройке мангала я подошел с особой трепетностей в душе. Мне потребовалось 10 дней терпения.
         Последовательность рядов кладки хорошо видно на рис.
         12.1 Для покрытия крыши использовалась битумная черепица Шинглас серия Классик, коллекция Кадриль красного цвета, каньково-карнизная битумная черепица, строительный стэплер и гвозди 1,8*20 мм (рис 35).
         13.1 Для покраски беседки использовали антисептик Биотекс стандарт свет сосна. Состав наносил кисточкой в два слоя. Яхтный лак глянцевый турецкого производства один слой.
         14.1 Стол складной (для возможного расширения свободного пространства) диаметром 200 см. Основания стола из бруса 100*100 декорированного резными накладками. Роль боковых опор (ножек) выполняют деревянные балясины. В боковые опоры сверху и снизу вкручены металлические шпильки которые вставляются в отверстия в полу и столешницы.

         Столешница собрана из шпунтованной доски размером 28*121 мм. и скреплена с нижней стороны рейками.
         Надеюсь мой опыт пригодиться.

         С уважением Алексей Егоров.
