Самый современный и популярный способ обогрева загородного дома — индивидуальная система водяного отопления.

Самый современный и популярный способ обогрева загородного дома - индивидуальная система водяного отопления

Масляные радиаторы, тепловентиляторы, печи и камины целесообразно применять лишь в качестве вспомогательных источников. А воздушное отопление, характерное для крупных городских объектов, в загородном доме все еще выглядит технической экзотикой.



Система отопления — это комплекс котлов, трубопроводов, насосов, запорно-регулировочных устройств, приборов автоматики и контроля, обеспечивающих передачу тепловой энергии от теплогенератора в помещения. Надежность, долговечность и экономичность такой системы зависит от принятой схемы, ее грамотного расчета и выбора оборудования, оптимальной эксплуатации и регулярного технического сервиса. В этой статье мы конспективно «пройдемся» по всей технологической цепочке — от генерирования тепловой энергии до ее трансфера в жилые помещения.

Ads by

Типы отопительных котлов

Генератор тепла в системе водяного отопления — это котел. По конструкции они разделяются на:
  • твердотопливные,
  • жидкотопливные,
  • электрические,
  • газовые,
  • комбинированные.

Твердотопливные котлы

Низкая популярность традиционных твердотопливных (на дровах или угле) котлов при известной доступности топлива объясняется необходимостью выполнения 3-4 топок в сутки. Не всем хочется в XXI веке быть «подневольными истопниками».

Не всем хочется в XXI веке быть подневольными истопниками.

Режим теплоотдачи у таких котлов носит циклический характер, и изменения суточной температуры воздуха в отапливаемых помещениях достигают нескольких градусов. Есть 2 способа компенсации этих недостатков:
  1. уменьшить количество топок вдвое за счет увеличения времени горения с помощью термобаллона, регулирующего подачу воздуха,
  2. обзавестись водяными теплоаккумуляторами емкостью 2-10 м³, которые включаются в систему отопления дополнительным компонентом.
Об особенностях обогрева с помощью твердотопливного котла вы можете прочесть в материале Отопление в загородном доме: немного личного опыта

Появление пеллетных котлов поистине вернуло доброе имя котлам твердотопливного направления. Это достаточно новый для нас аппарат, использующий для получения тепловой энергии пеллеты -- продолговатые гранулы длиной 3-4 см и диаметром до 1 см. По сути это прессованные отходы древесного производства. 1 кг пеллет при сгорании обеспечивает получение до 5 кВт х час тепла.

Пеллеты - продолговатые гранулы длиной 3-4 см и диаметром до 1 см

Так  в чем же его прелесть по сравнению с обычными твердотопливными котлами? Мелкокапсульную массу легко дозировать и подавать (вращающимся шнеком, как в мясорубке) в топку в автоматическом режиме. Таким образом исключаются и топочные работы, и перепады суточных температур в жилом помещении.

Подробнее об этом виде топлива читайте в статье Пеллетное отопление для дачи


Электрические котлы

Электрические котлы, благодаря «кусачей» стоимости электроэнергии (а здесь необходимо подключение значительных мощностей), не пользуются популярностью в дачных товариществах. Если бы этой проблемы не было, электрический котел стал бы оптимальным вариантом для дачного дома.



Жидкотопливные котлы

Жидкотопливные котлы отталкивают дачников по экологическим причинам. Да и необходимость бесперебойной подачи топлива при любой погоде, особенно в трескучий мороз, тоже вносит беспокойство в сердца покупателей при выборе котельного оборудования.

Зато, установив жидкотопливный котел, можно обеспечить домашней системе отопления практически полную независимость от внешних источников. Например, от подачи магистрального газа. А если в дополнение к жидкотопливному котлу установить еще и автономный источник электропитания (для обеспечения нормальной работы автоматики котла, горелки, насосов), исчезнет и зависимость от подачи электроэнергии. Основная забота — это подвоз дизельного топлива.

Жидкотопливный котел. Фото: http://avtonomnoeteplo.ru

Расход жидкого топлива (при работе котла на полную мощность) можно ориентировочно рассчитать по незамысловатой формуле: Расход топлива (л/час) = мощность горелки (кВт) х 0,1.

Осталось помножить полученное произведение на цену дизтоплива, и стоимость расходов на комфортабельную зимовку за городом станет ясна.


Газовые котлы

Есть счастливцы, в чьи загородные дома проведен магистральный газ. Они могут позволить себе газовые котлы, работающие на еще не дорогом топливе, и обладающие отличными экологическими показателями.

Котельная небольшого дома. В правом нижнем углу - газовый котел, в белом корпусе - резервный электрокотел, красная емкость - гидроаккумулятор

Аппараты, работающие на газе, обладают сегодня высоким КПД, достигающим 95%, а в случае использования газовых котлов конденсационного типа и превышающим 100%. Ревнителям школьного курса физики не стоит торопиться уличать автора статьи в кощунственной безграмотности. Где это видано, чтобы КПД превышало 100%? — Дело в том, что на этой авангардной технике и КПД считается иначе. Учитываются, так сказать, скрытые до поры до времени резервы.

Следует отметить, что раньше для установки газового отопительного оборудования требовалось отдельное помещение (котельная). Сегодня это правило сохранилось для котлов с открытой камерой сгорания. Если же нет возможности выделить в доме такую площадь, выбирайте устройство с закрытой камерой. Такой котел можно подвесить на стенке в кухне, например. Они так и называются на профессиональном сленге — «настенники».

Настенный вариант газового котла

Выбор котла напрямую зависит от того вида топлива, который доступен в вашей местности.


Предварительный расчет мощности котла

Теперь, когда вам представлен полный диапазон современной водогрейной техники, вы сможете определиться с требуемой мощностью котла для вашего дома. Для расчета потребуются два параметра:

1) площадь отапливаемого помещения (S);
2) удельная мощность котла на 10 кв. м отапливаемого помещения, которая устанавливается с учетом поправок на климатические условия региона (Wуд.):
  • для Подмосковья W уд. = 1,2–1,5 кВт;
  • для Северных районов России Wуд. = 1,5–2,0 кВт;
  • для Южных районов России Wуд. = 0,7–0,9 кВт.
Расчет мощности котла (W кот) осуществляется по формуле: W кот. = S х Wуд/10
Пример:
Площадь отапливаемого помещения S= 150 м².
Удельная мощность (Wуд.) для Юга России = 0,7 кВт.
Таким образом, W кот. = 150 х 0,7/10 = 10,5 кВт.

От площади дома будет зависеть тип водяного отопления — с естественной или с принудительной циркуляцией теплоносителя. Первая (в силу малой инерционности) может быть использована в зданиях площадью не более 100 кв. м. Для большей площади необходима принудительная циркуляция теплоносителя, которая выполняется за счет циркуляционных насосов. Они монтируются в обратную (охлажденную) линию, ведущую от отопительных радиаторов к котлу. По мнению специалистов, такая установка увеличивает срок службы котла, избавляя его  от контакта с перегретой водой. Стоит отметить, что в современных газовых котлах такие насосы уже встроены в сам корпус теплогенератора.


Типы отопительных трубопроводов

Трубопроводы для системы отопления напоминают кровеносные сосуды,  которые разносят по всему организму необходимую энергию. Ассортимент труб для систем отопления исключительно широк. Это:
  • стальные, стальные оцинкованные, нержавеющие;
  • медные;
  • полимерные (металлопластиковые, полиэтиленовые, полипропиленовые, армированные алюминием).
У каждого типа есть свои плюсы и минусы:

Недостаток традиционных и привычных стальных труб  — потребность в сварочных работах при монтаже системы и коррозийные процессы, происходящие в их стенках.

Вот что бывает после десятка лет эксплуатации

Таких недостатков лишены оцинкованные трубы, если при их монтаже использовать резьбовые соединения. Разумеется, железные трубы тяжелы, да и требуют слесарей с квалификацией, которых не так просто найти.

Вышеназванных недостатков не найти у полимерных труб, среди которых по технологическим качествам лидируют металлопластиковые конструкции (это алюминиевая тонкостенная труба, с внутренней и внешней сторон покрытая пластиком). К основным их достоинствам относятся:
  • кислородонепроницаемость,
  • низкий коэффициент линейного расширения,
  • высокая механическая прочность,
  • стойкость к коррозии и отложению осадка на внутренней поверхности и пр.
Латунный пресс-фитинг

Металлопластиковые (металлополимерные) трубы монтируют с помощью прессовых или резьбовых соединений без применения сварки. Это заметно уменьшает стоимость монтажных работ. В результате вы приобретаете экологически безопасную систему отопления.

Буквально на глазах получают все большее распространение трубопроводы из полипропилена, способные выдерживать достаточно высокий (до 100 ºС) нагрев.

Если вы решили спрятать трубы в стенах дома, потребуются медные трубопроводы, соединенные методом высокотемпературной пайки серебросодержащим припоем. Медь обладает стойкостью к высоким температурам (200 ºС),  а медные трубопроводы выдерживают давление на разрыв 200 атм. Однако «медные трубы» в прямом и переносном смысле – совершенно не характерные изделия для садово-дачных домиков и углубляться  в эту тему, согласитесь, нецелесообразно.

Протяженность трубопроводов в системе отопления напрямую зависит от выбранной владельцем схемы разводки (двухтрубной или однотрубной). Современная система отопления для больших  площадей  подразумевает двухтрубную схему разводки. Она позволяет изменять температуру в каждой  комнате  помощи терморегуляторов. В пользу однотрубной схемы говорит только ее доступная цена.


Виды отопительных приборов и требования к их монтажу

Для передачи тепла от теплоносителя в обогреваемое помещение используются отопительные приборы.

Для передачи тепла от теплоносителя в обогреваемое помещение используются отопительные приборы.

Чаще всего применяются конвективно-радиационные (радиаторы всех типов) и конвективные (ребристые).

Для приблизительного расчета необходимого числа секций гармошки-радиатора достаточно знать теплоотдачу одной секции, а она обычно не превышает 200 Вт. При хорошей теплоизоляции загородного дома для его эффективного обогрева достаточно 100 Вт на 1 квадратный метр. То есть одна секция радиатора обогревает примерно 2 кв. метра. Для комнаты в 16 кв. метров, например, будет достаточно восьми секций радиатора.

Необходимо оговориться, что в современных домах при продуманной теплоизоляции для отопления 1 кв. м полезной площади хватает уже 50 Вт. Выигрыш в 2 раза. Согласитесь, есть о чем призадуматься, начиная утеплять загородный дом.

Место расположения радиаторов тоже имеет значение при определении общей эффективности обогрева дома. Например, помещенный в глубокую нишу под подоконником радиатор снизит отдачу процентов на 10. А декоративный короб, нередко скрывающий индустриальный «дизайн» чугунной батареи, добавит к этому еще около 15-20% тепла.

Широк и разнообразен ассортимент отопительных приборов. В коттеджах можно использовать все их разновидности. Прославившиеся своей долговечностью, но обладающие повышенной тепловой инерцией чугунные радиаторы применяют все реже. Чаще используют стальные радиаторы панельного типа. Такие батареи отлично работают в паре с терморегуляторами. Традиционно популярны в России алюминиевые и биметаллические отопительные приборы.

Хотя радиаторы-гармошки мы видим практически каждый день, и потому они нам кажутся обыденными предметами интерьера,  они нуждаются в грамотном к себе отношении.

Прежде всего, как подключить радиатор к сети? Именно эта «проблема» нередко ведет к непрогреву отопительного прибора  — полному или частичному.

Всего насчитывают три типа подключения (взаиморасположения входа и выхода теплоносителя) радиатора: диагональное, нижнее и боковое. Первое – наиболее эффективно и обеспечит равномерный прогрев прибора. Если горячая вода поступает и уходит снизу, то она чаще всего просто не успевает прогреть верх. При боковом подключении (обе трубы с одного бока батареи) обычно успевают нагреться лишь ближние 3-4 секции. В этом случае придётся вызывать специалиста и переподключать радиатор.

Еще одна традиционная проблема в радиаторах – воздушная пробка. Если при заполнении батареи в верхней ее части образуется воздушный пузырёк, он способен, словно пробка, полностью перекрыть циркуляцию.

Ликвидация воздушной пробки в отопительном радиаторе

Преодолеть эту «беду» довольно просто: на радиаторах устанавливаются либо специальный стравливающий (в ручном режиме) воздух кран, либо кран Маевского — игольчатый воздушный клапан. Его нужно нажать обычной отвёрткой против часовой стрелки и также дождаться выхода пузыря.

 С точки зрения энергосбережения хорошо себя зарекомендовали относительно новые приборы контроля — терморегуляторы. Они просты в эксплуатации и позволяют сберечь тепло в доме.

Терморегуляторы просты в эксплуатации и позволяют сберечь тепло в доме

Было бы несправедливо не упомянуть и отопительные конвекторы. Они представляют собой нагревательные элементы (стальные или медные трубки со стальным или алюминиевым оребрением), заключенные в кожух. Такие конструкции нагревают проходящий через них снизу вверх воздух. Они компактнее и дешевле, хорошо держат давление, устойчивы к коррозии. Однако при серьезных морозах мощности конвектора может не хватить для обогрева отдельно стоящего небольшого дома.

Отопление загородного дома будет надежным и экономичным в том случае, если все комплектующие системы будут изготовлены на предприятиях компаний, давно и положительно зарекомендовавших себя на строительном рынке. Продуманное сочетание энергосберегающих котлов, современных труб и радиаторов, завязанных профессионалами в грамотный теплотехнический проект, обеспечит надежную работу отопительных систем.



Статья размещена в разделах: , , , , , , , ,
20 комментариев 12 спасибо за статью 11 в избранном 32551 просмотр
Поделиться ссылкой
Копировать ссылку
Автор статьи:
Добавили статью в избранное
Aleksandr67 Aleksandr67 и еще 10 человек




Комментарии (18)
Олег, вы так подробно описали способы отопления дачи, что я уже сомневаюсь, на чём же, в конце концов  остановиться. Пока имею только маленькую печку, которая отапливает 2 комнатки и всё. Третья комната холодная.  Я читала о пеллетном отоплении, но поняла, что оно не для меня.
Ирина, я не знаю, какие энергоресурсы есть у ВАС в районе Бендеры. Сколько Вам разрешено взять киловатт из сети? И дорогое у вас электричество? Есть еще 2 способа, о которых в этой статье не сказано ни слова. Это — тепловые насосы (надеюсь, скоро об этом будет опубликована статья) и работа на сжиженном газе. Оба метода весьма дорогие, и для небольшого объекта чрезмерны по расходам.Да, пеллетная схема хороша, когда уверен, что на десяток лет есть устойчивое снабжение этими пеллетами. Есть еще одна узкая схема — пиролизный котел, где можно использовать и дрова. Набейте его в поисковике. В рамках статьи ведь не поднять материал, на который нацелена целая отрасль машиностроения.
У меня к Вам лексический вопрос- название Бендеры принято склонять или оно неизменно?
Олег статья интересная и довольно краткая, так как тема отопления домов довольно обширная. По поводу системы отопления с естественной циркуляцией до 100 кв.метр, не соглашусь с вами. У меня дом 400 кв.м и система с естественной циркуляцией, хотя и стоит насос на обратке, но пользуюсь в редких случаях, для быстрого прогрева помещений. И вами не затронута тема — котлов бурьян, которые довольно эффективно и быстро прогревают помещения. У нас в Сибири, в частности в кругу моих знакомых были разработаны и сделаны печки «тунгуски», где печка изготавливалась без колосников, с «стаканом — шибером» на дверце, для регулирования подачи воздуха. Главное достоинство как и бурьян — быстро прогревали помещения, очень экономичные и долго греющее.
Рад вашей реальной информации Леонид. Уверен, что при хорошем эксплуатанте и 400 квадратов потянет естественная циркуляция. Однако, гарантийные обязательства по ремонту котлов некоторые производители ограничивают 100 кв.м естественной циркуляции.
Касательно БУЛЛЕЙРАНОВ. Я очень высоко ценю остроумность их конструкций и надежность в деле. Как прикроешь маленькую заслонку на верхней панели, так на пару часов можно забыть об этой раскаленной «бочке». Классная штука! Но если вы посмотрите начало повествования, речь в статье шла о системах водяного отопления. А сочетание такой конструкции + водяное отопление встретишь не часто. Касательно размеров статьи… Я думаю, это критический размер, чтобы читатель не потерял интерес. Спасибо за ваши конструктивные дополнения.
А я только мечтаю о том, чтобы установить у себя на дачу хоть какое-то отопление, а то как-то печкой дом не нагреешь…
Последний раз редактировалось
Нагреешь, но это очень трудоемкий процесс, а своя система отопительная — это очень хорошее решения для загородного дома и не только.
Последний раз редактировалось
Осторожно предположу, что быть может надо начать с основательного утепления дома? Это может дать ТРЕХКРАТНОЕ сокращение в потребности тепла по сравнению с небрежно утепленным домом. Согласитесь, это очень серьезный дисконт в расходах на дорожающее  до века топливо. Тут есть колоссальный резерв, от которого не имеет смысла отмахиваться.
Какие у вас, Владимир, на даче стены, потолок, пол? Давайте посмотрим и обсудим  резервы!!! Можно довести потребление до 50 Ватт в час на квадратный метр. Скажем, у вас отапливаемый контур — 20 квадратных метров. Тогда вам потребуется только один киловатт. Согласитесь, это немного. Половина мощности импортного чайника на полтора литра.
А если такой, чугунный котел поставить, он будет эффективнее печки?
котел


Уважаемый Сергей!
Что значит ЭФФЕКТИВНЕЕ?  Печь русская генерирует тепло от сгорания дров.
А тут? Ведь тут нужно соорудить трубно-радиаторную систему к этой железке. Наверное, и насос потребуется, чтоб воду гонять по хорошему.
Если вам кто-то рискнет ответить на ваш первый вопрос — поставьте под сомнение его уважение к ВАМ.
Ответ тут должен быть многоплановый и крайне серьезный. Обсудить мощность печи и этой железяки…  и еще много чего.
Всем привет! Увидел фотографию пеллет и решил с вами посоветоваться, что вы думаете про отопление загородного дома пеллетами и установки пеллетного котла. Кстати говорят, что есть такие котлы, можно и дрова и пеллетами топить. Ни у кого нет такого в доме?
Владимир, я установил пеллетный котел и вполне доволен. Перечитал очень много информации про отопление и котлы, все отзывы о фирмах, которые выпускаю котлы, и остановился на DOZATECH. Котел выбрал из серии Комби, мне понравилось, что можно будет топить и дровами, и берекетами. Мощность выбираете сами, КПД высокое изначально, сталь хорошая и главное толстая (6 мм) – не прогорит и не выгнется. Плюс он оказался самым экономичным по установке, да и отапливать дом недорого получается. Я очень доволен, хотя еще и зима не началась, но холодные ночи были и мы немного уже протапливали дом.
Уважаемый Владимир! Сам я не являюсь счастливым (несчастливым) обладателем такого теплогенератора. Более того, не раз и не два читатели сайта обращались к дачному сообществу с таким вопросом и пока НИКТО не ответил положительно. И тем не менее обнаруживается один аспект, который раньше совсем не рассматривался. Так сказать, беда пришла оттуда, откуда не ждали. Дело в том, что при теплотехническом расчете теплогенератора его конструкторы исходили из привычных параметров принятых в Чехии пеллет. Речь идет о самой популярной марке таких генераторов — чешской компании OPOP. (Название приведено в латинском написании). Так вот, оказалось, что изготовленные в иных «краях» пеллеты обладают совершенно иными теплотворными характеристиками. То есть, скажем, если расчетчики проектировали суточный расход в полкуба пеллет, то внешне похожие, но иные по характеристикам пеллет требовалось раза в три больше. А где взять «хорошие пеллеты»? И как их проверить на качество? То есть проблема таких котлов стоит далеко вне рамок самой конструкции. Поэтому необходимо разобраться, есть ли в ваших краях перспективный на многие годы поставщик такого топлива. Вот откуда надо распутывать этот топливный клубок.
Желаю разобраться основательно с вашим региональным производителем этого топлива.
Добрый всем день!
К изложенному 4 года назад текстовому и визуальному материалу статьи считаю актуальным добавить информацию о реальной новинке отопительной техники, ставшей новой технологической ступенькой в обеспечении климатического комфорта на даче.
Уже с сентября компания Viessmann выводит новое поколение конденсационных газовых котлов: настенный Vitodens 200 с диапазоном мощности от 1,9 до 35 кВт и компактное исполнение со встроенным 100-литровым бойлером Vitodens 222-F. Эти модели можно отнести к передовому поколению отопительного оборудования: они не только управляются, но и вводятся в эксплуатацию со смартфона, подсчитывают расход энергии и на 40 % эффективнее заботятся об окружающей среде. Котлы нового поколения стали более компактными – высотой 700 мм (на 100 мм меньше предыдущих). Ныне модное словосочетание «Интернет вещей» имеет прямое отношение к этому котлу. Встроенный модуль Wi-Fi обеспечивает не только простоту ввода в эксплуатацию. Управление новым поколением котлов Vitodens 200 можно осуществлять с экрана семидюймового цветного сенсорного дисплея, панель которого при необходимости перемещается вверх или вниз двумя простыми движениями. Таким образом, независимо от того, где установлен агрегат, обслуживать его будет удобно – за счет подвижности панели обеспечивается ее оптимальная эргономичная рабочая высота. Специальный световод между панелью управления и облицовкой сообщает владельцу о состоянии оборудования: включено, в режиме ожидания, что-то не в порядке, произведено изменение настроек.
Новое поколение котлов оснащено и новым поколением горелок. На всех Vitodens мощностью до 35 кВт устанавливаются горелки MatriX Plus с перфорацией из нержавеющей стали, у которых на 40 % меньше выбросов оксида азота в атмосферу по сравнению с предыдущим поколением.
Такая горелка имеет диапазон модуляции (регулирования) до 1:17, поддерживает оптимальную стабильность пламени и автоматически регулирует выработку тепла в соответствии с текущими потребностями. Работа остается надежной даже в случае колебания качества газа. Обладатели «поселкового газа» согласятся со мной — такие случае бывают. Так вот, регулятор самостоятельно определяет тип и качество подаваемого газа и, соответственно, выстраивает работу котла Vitodens в максимально эффективном режиме.
Интеллектуальные отопительные системы помогут владельцам котлов значительно упростить и автоматизировать процессы установки теплогенераторов, управления и эксплуатации.

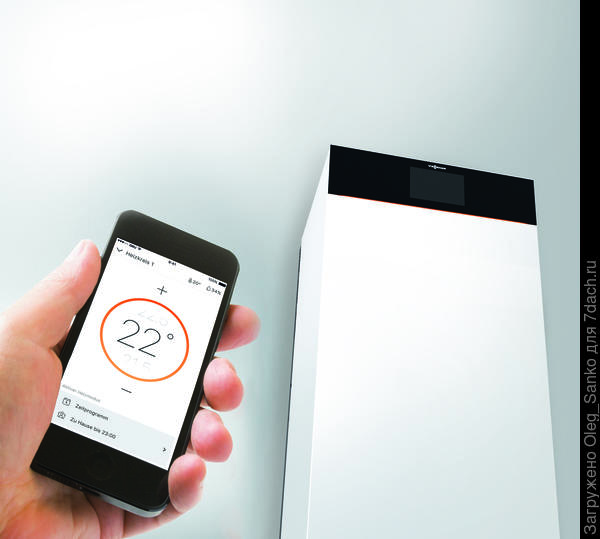

Общий вид котла Vitodens 200 с пультом управления
Общий вид котла Vitodens 200 с пультом управления
Сколько же это чудо будет стоить ??? если сейчас Vitodens200-W 24 кВт стоит под 200 т.р, хотя Waillant ecoTEC plus VU INT IV 246/5-5 H стоит 80 т.р
Уважаемый Андрей! Я не положил ваше письмо в долгий ящик и тут же перезвонил в Виссман, чтобы четко сформировать вам ответ. Московская контора еще не получила от немецкого «головняка» прайс-лист, но я записался в получатели самой горячей информации у них. Надеюсь, через месяц мы вернемся к этому вопросу. Счастливо.
А на сегодня такие цены.
Добрый всем день! Надо самокритично признать, что при подготовке этой статьи в 2015 году было мало уделено внимания электрическим котлам. За прошедшее время появились модели, позволяющие вернуться к этой теме. Если котёл предполагается установить в качестве основного источника тепла, то лучше выбрать модель с погодозависимой теплогенерацией. Такой котёл оснащается контроллерами, которые регулируют работу нагревательных элементов в соответствии с показаниями датчика температуры уличного и комнатного воздуха. Диапазон модуляции на высокотехнологичных моделях номинальной мощностью 4–8 кВт и 12–24 кВт может варьироваться от 0,4 до 8 кВт и от 1,3 до 24 кВт соответственно.
Еще чаще электрический котёл играет роль резервного источника тепла. Современные модели оснащаются устройствами, которые позволяют синхронизировать взаимодействие электрокотла с другим отопительным оборудованием. Электрический теплогенератор может самостоятельно запускаться только к утру, когда потухает огонь в камине или прогорают дрова в твердотопливном котле. Всё остальное время он не работает, электричество не расходует. Такие возможности реализованы, например, в котле Vitotron 100. При использовании его в качестве резервного источника тепла следует выбирать модель с контроллером, поддерживающим постоянную температуру подачи теплоносителя. Её можно запрограммировать в диапазоне от +20 до +85 °C».
