Качели за выходные!

Продолжаем «серию публикаций» о том, как можно немного благоустроить свой участок за выходные.
На этот раз мы будем делать качели. Основные наши задачи, как и в прошлый раз — просто, доступно, дёшево и качественно.
К сожалению фотографий «в процессе» сделано не было, но предлагаю фотографии всех узлов, да и там ничего сложного, как Вы можете сами убедиться!

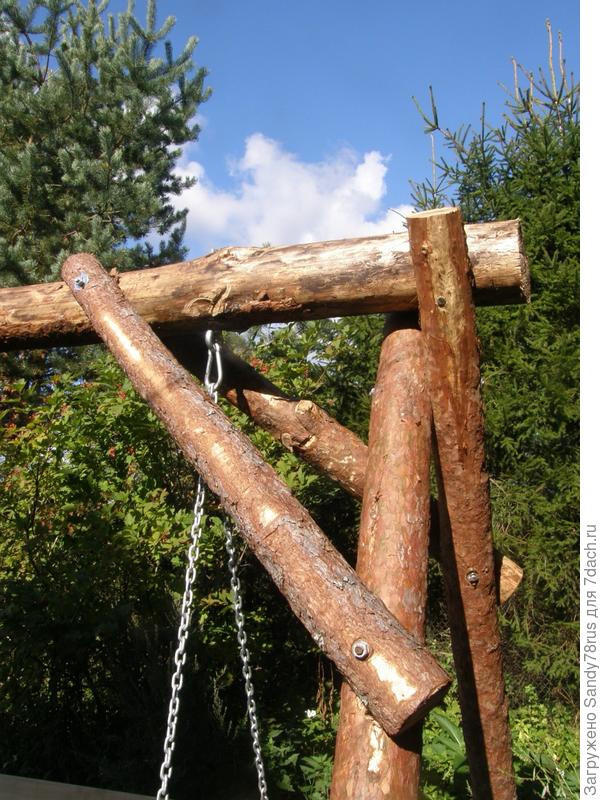

Наши уютненькие качели!

Сначала делаем каркас основания качелей. В нашем случае это сосновые брёвнышки.
Опоры из бревна диаметром 120 мм и длиной 2400 мм, перемычка (то, на чём висит скамеечка) — 140 мм и длиной 2800 мм.
Горизонтальные перемычки из бревна 100 мм и длиной 2100 мм.
Остальные — по 80-100 мм в диаметре и около метра в длину, они поддерживающие.

Сначала собираем боковые конструкции — «А-шки» прямо на земле, для этого высверливаем в них отверстия (12 мм) по месту и стягиваем при помощи резьбовых шпилек (10 мм) и гаек, при этом не забывая использовать шайбы, конечно!

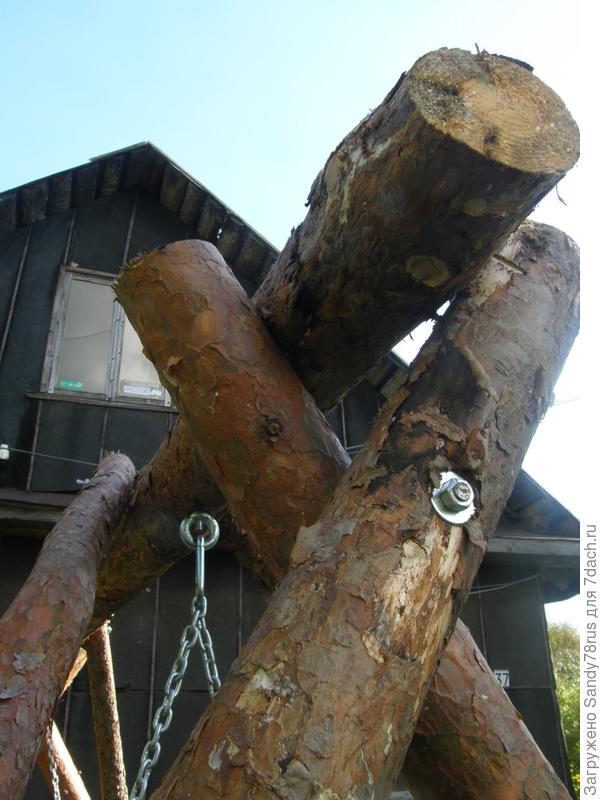

узел1

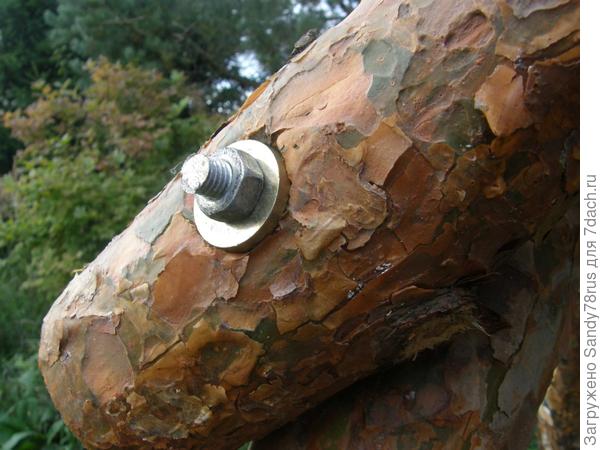

узел 2

Затем устанавливаем горизонтальную перемычку, на которой будет висеть наша скамеечка, и тоже стягиваем всё шпильками!

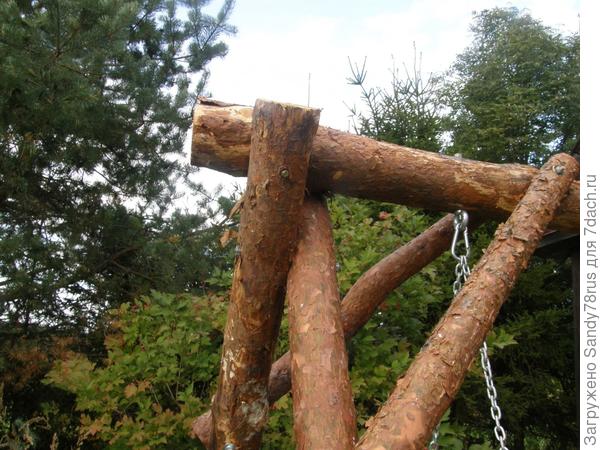

 узел

узел

Затем просверливаем отверстия под петли, которые мы вместе со шпильками, карабинами и прочим приобрели в магазине металлических изделий, прикручиваем петли и вешаем карабины.

После чего можно приступить к изготовлению скамеечки, если Вы этого до сих пор не сделали ;)

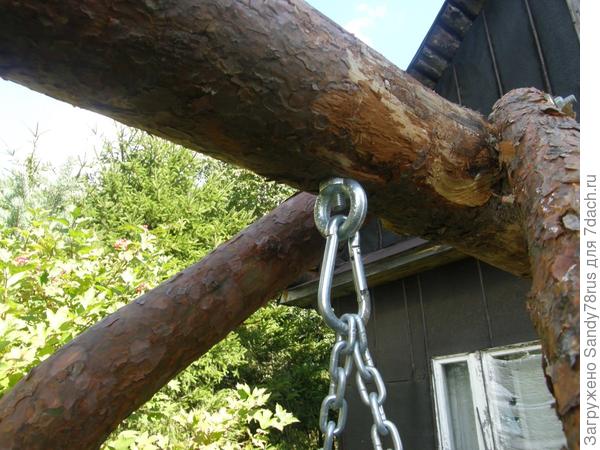

карабин

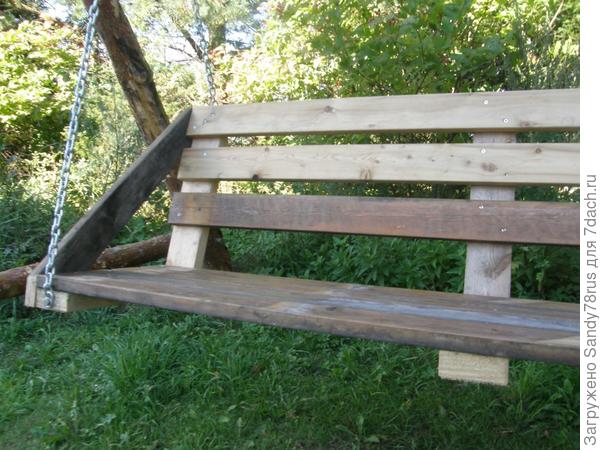

  Скамейка

Её мы соберём из досочек толщиной 30 мм и длиной 1800 мм, которых нам понадобится семь штук.
Крепим их на бруски 50х100 мм. Угол подбирали прямо на месте, как нам показалось удобным.
Прикрутили цепи к скамейке длинными болтами и повесили всё это дело на карабины.

Ну, а теперь нам понадобится всё это привести в порядок и покрасить (краской, морилкой, пинотексом — ненужное зачеркнуть).

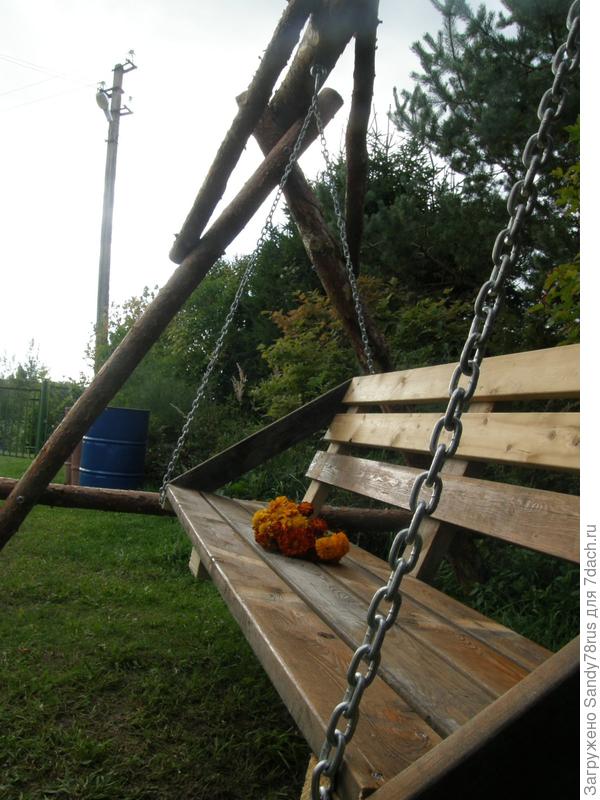

Букетик

Проверяли качели тремя мужиками с суммарным весом около 300 кг. Выдержали «На ура!» =)

Для изготовления такой конструкции Вам понадобятся:

Материалы
1. Четыре бревна (основание качели) длиной 2400 мм и в диаметре 120 мм
2. Два бревна (поперечины) с размерами 2100 мм и диаметром 90-100 мм
3. Одно бревно (горизонтальное) длиной 2800 мм и диаметром 140 мм
4. Четыре бревна (раскосины) длиной 1100 мм и диаметром 80-100 мм
5. Семь досок (для скамейки) длиной 1800 мм, 120 мм шириной и 30 толщиной
6. Бруски (основа для скамьи) 50х100х450 мм — 3 шт. и  50х100х600 мм — 3 шт
7. Две небольших досочки для раскосин скамейки толщиной 30 мм

Крепёж
1. Шпилька резьбовая, 10 мм (сколько-то о_О)
2. Два винта с петлёй или крюком (предпочтительнее петля)
3. Два карабина для цепей
4. Шайбы около 50 шт
5. Цепи длиной 1400 мм — 2 шт. и 900 мм — 2 шт
6. Болты для крепления цепей к скамейке — 4 шт
7. Саморезы для скамейки (65 мм, по дереву)

Инструмент
1. Дрель
2. Паркетка
3. Ножовка по дереву
4. Болгарка или ножовка по металлу
5. Ключи гаечные
6. Молоток

И, как всегда, желание, помощник, хорошее настроение и несколько бутылок кваса! =)
Спасибо за внимание, всем добра!
