Марка и сечение провода

Алюминиевые провода внутри зданий сейчас не используют. Cовсем, ни капельки. Только медные. О них и будет разговор. И еще — об однофазном (трехжильном) подключении.

Электрические медные провода

На ценнике вы увидите такую абракадабру: ПВС 2х2,5, ВВГ 3х1,5, NYM 3х2,5 и так далее. Расшифровывается все очень просто: буквы – это марка кабеля, первая цифра – количество проводов в кабеле, вторая – сечение провода в мм².

Кабель ВВГ и ВВГнг
Наиболее часто используемый для электропроводки кабель ВВГ и ВВГнг. Оба – в двойной ПВХ изоляции, с одножильными проводниками. Отличаются друг от друга тем, что в «нг» оболочку добавлены специальные негорючие вещества, не распространяющие горение при групповой прокладке. Этот силовой кабель можно применять в качестве электропроводки до 1000 в, то есть в наших с вами домах и хозяйственных постройках.

Кабель NYM
Мой любимый, NYM. У него есть еще одна дополнительная, третья, весьма пластичная изоляция, что делает его еще безопасней в эксплуатации. Сам кабель очень эластичный и удобный при монтаже. Рекомендую. Читала, его не любят мыши, что добавляет ему плюсов.

кабель

Провод ПУНППУНП – провод универсальный плоский. Из-за несоблюдения государственных стандартов при изготовлении провод признан опасным и запрещен к применению с 2007 года. Для меня остается загадкой, почему он до сих пор присутствует в продаже.
Провод ПВСПВС (провод виниловый соединительный) — это силовой провод, многожильный, в двойной поливинилхлоридной изоляции. Гибкий, предназначен для подключения электроприборов, электроинструмента напряжением до 1000 В. Достаточно износоустойчив, подойдёт для изготовления удлинителей, подключения садовой техники. На морозе «стынет», делается грубым, могут появиться микротрещины в изоляции. Поэтому эксплуатация желательна при плюсовых температурах.

Кабель КГ
Аббревиатура расшифровывается очень просто – кабель гибкий. Жила скручена из медных проволок, покрыта слоем пленки и резиновой изоляцией на основе натуральных каучуков. Кабель очень гибкий, не стынет на морозе. Режим эксплуатации от -40 до +60°С. Бывает в исполнении «ХЛ» — холодостойкий (до -60°С) и «Т» — тропический (до +55°С). Хороший вариант для надежного удлинителя, в который можно включать и сварочный аппарат. Можно работать с удлинителем зимой. Единственный минус – вес.

кг


Отличие провода одножильного от многожильного

Для эксплуатации в фиксированном положении используется монолит — провод с одинарной жилой. Для подключения электроприборов, удлинителей — многожильный мягкий провод (шнур), состоящий из большого числа тонких проволок, заключенных в изоляцию. Он выдерживает определенное число сгибаний без обрыва провода.

Сечение провода

Для розеток в доме принято использовать провод сечением 2,5 мм², для освещения – 1,5 мм². Для подключения электроплиты мощностью до 9 кВт сечение провода должно быть 4 мм². Более мощной — 6 мм².

Значение цветов изоляции

Изоляция проводов отличается по цвету. Общепринятая цветовая гамма: нулевой – голубого цвета, «земля» — желто-зеленый, оставшийся – фазный провод. Для чего нужно определять «фазу»? При подключении обычной электророзетки действительно неважно, с какой стороны она будет, а вот для выключателя люстры существенно: «фаза» должна подаваться на выключатель, а «ноль» — напрямую к лампам люстры. В этом случае при замене в ней лампы (при выключенном выключателе, но не отключенном автомате) человека не ударит током, даже если он случайно прикоснётся к токоведущим частям патрона люстры.

Способы соединения проводов

Назову бытовые соединения, не требующие дополнительного оборудования. Самый простой вариант – это зажимы WAGO. Использую их давно. Очень удобны в монтаже, нет проблем при эксплуатации. Зажимы бывают для одножильного (монолитного), многожильного провода и комбинированные. При использовании первых провод нужно освободить от изоляции на 7 мм и плотно вставить в отверстие зажима.

ваго

Бывают зажимы на 2-4-6-8 жил. Заполнены специальной пастой, предотвращающей окисление провода.

Чтобы соединить провод с помощью многожильного зажима, нужно поднять его рычаг вверх (он довольно упругий, надо приложить усилие), зачистить от изоляции провод, вставить в отверстие и опустить рычаг.

WAGO для шнура

При монтаже люстр использовать колодки под винт, которые обычно идут в комплекте со светильником, не очень удобно. Здесь выручит зажим WAGO комбинированный, для монолитного и многожильного провода. Закрепляете зажимы на мягком проводе люстры, крепите ее на крюк и вставляете в отверстия WAGO монолитный провод, идущий «из потолка». В зданиях старой постройки он чаще всего алюминиевый. Паста, находящаяся внутри зажима, защитит его от окисления.

ваго

А вам приходилось покупать электрокабель? Использовали ли вы зажимы WAGO при монтаже?







Комментарии (35)
avatar
Марина Мочалова Ярославль
Ирина, спасибо! Теперь и с проводами всё понятно.
0 Спасибо!
avatar
Татьяна Черкасова Москва
Ирина, спасибо Вам огромное! Мы по весне будем обустраивать домик «свежекупленный» и Ваши статьи про электрику очень будут полезны. (там электрика была проведена лет 15 назад)
0 Спасибо!
avatar АДМИНИСТРАТОР
Ирина Нерехта
Начните с проекта. Сначала нарисуйте на листочке все помещения, отметьте, где будут розетки, где светильники, выключатели. Примерно прикиньте, что в розетку планируете включать, чтобы рассчитать мощность приборов и не перегружать линию. Не забудьте уличное освещение, у входной двери, розетки в хозпостройках.
0 Спасибо!
avatar
Татьяна Черкасова Москва
Спасибо Ирина. Я уже и во сне даже всю планировку вижу. Весной будем электрика приглашать. Поэтому впитываю всю информацию на эту тему. Очень не хочется, чтобы нас по незнанию обманули.
0 Спасибо!
avatar АДМИНИСТРАТОР
Ирина Нерехта
Да, когда наш знакомый пригласил электриков и ему «для экономии провода» предложили проложить линии до розеток по диагонали  стены… я даже слов не нашла… Нужно иметь необходимый минимум информации, чтобы разговаривать с электриками на одном языке. И не вестись на всякие  «так все делают» или «я всю жизнь так делал»))
0 Спасибо!
avatar ЭКСПЕРТ
Франс Хасанович Халилов Бугульма
 Я думаю, надо тянуть осветительный контур совершенно отдельно и вывести на самостоятельный автомат. А розетки отдельными двумя-тремя  контурами по возможности равномерно распределяя предполагаемые мощности,  чтобы не перегружать линии и каждый контур вывести на отдельный автомат. Особо обратить внимание на сечение провода линии, которая будет питать столярку. Провода, конечно медные, речь не должна идти об алюминиевых.
0 Спасибо!
avatar
Леонид Братск
От алюминиевого кабеля еще не отказались. В качестве вводного, он выигрывает ценой. По поводу отличия одножильного и многожильного, не правильная трактовка понятия. Есть понятие однопроволочный и многопроволочный провод, то есть — пример -ПВ-1 – медный одножильный провод с однопроволочной жилой или -
ПВС  3*2,5 – медный трехжильный провод с многопроволочной жилой
Количество жил в применяемом кабеле (проводе) зависит от назначения монтируемой сети, напряжения и фазности тока в ней, наличия контура заземления и так далее.
Последний раз редактировалось
0 Спасибо!
avatar АДМИНИСТРАТОР
Ирина Нерехта
От алюминиевого кабеля уже отказались внутри помещений. Вводной провод СИП из алюминия.

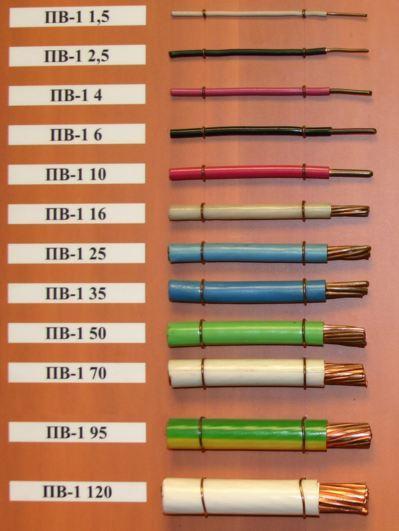

ПВ-1 тоже разный бывает. Не думаю, что в рамках этой статьи так уж необходимо перечислять все имеющиеся марки кабеля и провода.
